Wat sinn d'Antenne Technologien déi an der Radiofrequenz Identifikatioun (RFID) benotzt ginn?

Wat sinn d'Antenne Technologien déi an der Radiofrequenz Identifikatioun (RFID) benotzt ginn?



Iwwer d'Jore hu mir Honnerte vu Feelerfäll gehandhabt, a ronn néng vun zéng ginn zréck op Antenneproblemer anstatt Chipdefekter. Leider verbréngen déi meescht Cliente Woche fir Chipdatenblieder ze vergläichen, während den Antennedesign an engem Dag oder zwee finaliséiert gëtt.

RFID span véier Frequenz Bands. D'Antennephysik ënnerscheet sech sou vill tëscht hinnen datt eng 125 kHz Spule mat enger 900 MHz Dipol ze vergläichen ass wéi en Transformator mat engem Fernsehsendungstuerm ze vergläichen.





Bei niddereger Frequenz an héijer Frequenz -125 kHz an 13,56 MHz- setzt de Tag am Noperfeld vun der Lieserantenne. Energie transferéiert duerch magnetesch Fluxverbindung tëscht zwou Spielen, ähnlech wéi en Transformator funktionnéiert. Also mir nennen et normalerweis guer net eng "Antenne" -"Spule" oder "Induktor" ass méi genee. LF coils Wand Koffer Drot ronderëm ferrite Staang. Ferrit ass eng Keramik mat héijer magnetescher Permeabilitéit déi de Flux an e méi klengt Volumen konzentréiert. Fir 13.56 MHz sinn déi meescht Spiralen flaach Spiralen, déi op PCB oder PET Film geätzt ginn - an eiser Fabrik ass de Standard 0.07mm Kupferfoliedicke.

Déi praktesch Limit fir béid Bands ass vläicht e Meter vu Liesbereich ënner idealen Bedéngungen. Normalerweis manner.



Wann Dir op 860 -960 MHz kënnt, ännert d'Spill komplett. D'Wellelängt schrumpft genuch datt eng raisonnabel Gréisst Antenne tatsächlech elektromagnetesch Wellen an dat wäit Feld ausstrahle kann. Dipole, meander-Linnen, Patches-real Antennestrukture mat Stralungsmuster an Impedanzeigenschaften déi wichteg sinn.

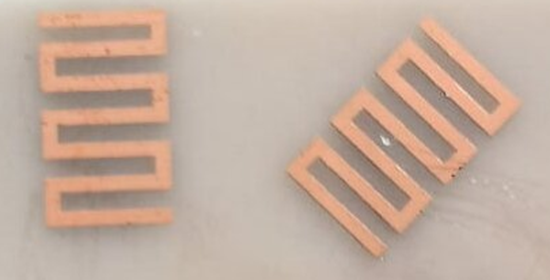

Eng hallef-Wellendipol bei 915 MHz leeft ongeféier 16 Zentimeter Tipp bis Tipp. Meander-Linndesign klappen dës Längt no vir an zréck fir op e méi klenge Label ze passen. Dir handelt Bandbreedung fir Kompaktheet. Déi méi grouss Kappwéi ass Impedanzmatching. UHF RFID Chips presentéieren komplex Impedanz mat realen Deel ëm 20Ω a kapazitiv Reaktanz typesch tëscht -150 an -220Ω ofhängeg vum Chipmodell. D'Antenne muss de Konjugat ubidden. Simulatiounssoftware handhabt dëst elo awer en zouverléissege Match iwwer d'Fabrikatiounstoleranz ze kréien hëlt Iteratioun.



Soubal Dir e Tag op enger Metalloberfläche setzt, fällt d'Leeschtung wesentlech-dëst ass wahrscheinlech dat eenzegt allgemengt Thema an UHF Projeten. Patch Antennen mat Buedem Fligeren Aarbecht ronderëm dëst awer bäidroen Käschten an deck.



Mikrowellebands bei 2,45 GHz a méi existéieren fir RFID awer gesinn limitéiert Adoptioun ausserhalb vun der Mautsammlung an Echtzäit Location Systemer.

Fabrikatiounskonsistenz trennt Aarbechtsdeployementer vu Feldfehler. Coil Winding Spannung beaflosst d'Induktioun. Ätzchemie beaflosst d'Spuregeometrie. Écran Dréckerei Verännerlechen Afloss Blat Resistenz. Chipverbindungsqualitéit beaflosst laang-Iwwerliewe. Keen vun dësem weist op engem Dateblatt.

Wann Dir Frequenz wielt, passt d'Physik un de Problem. LF penetréiert Tissue a schafft bei Metall-Déierenidentifikatioun leeft aus gudde Grond. HF geréiert NFC a Bezuelungsapplikatiounen. UHF liwwert Gamme a Geschwindegkeet fir Inventar a Logistik awer verlaangt Opmierksamkeet op Ëmweltfaktoren.





Dateblat Spezifizéierung ugeholl ideal Labo Konditiounen-Tag viséiert Lieser, fräi Plaz, keng Amëschung. Fir tatsächlech Projetsplanung, fänkt un andeems Dir dës Zuel an d'Halschent schneiden, da behalen nach eng 20% ​​Marge uewen. Alles uewendriwwer kënnt aus deem wat mir geléiert hunn eis Tag- a Lieserproduktioun zu Jingzhou an de leschten uechtzéng Joer ze lafen -fëllt Iech gratis z'erreechen wann Dir Spezifizitéiten diskutéiere wëllt.
